成孔质量检测

超声波基桩成孔检测，混凝土钻孔灌注桩成孔超声波检测的基本原理:把仪器的绞车置于成孔上,使超声波发射兼接收探头对准钻孔的中心,在探头沿钻孔中心线下降过程中,脉冲信号发生器发出一系列电脉冲加在发射换能器的压电体上,压电体将此信号转换成超声波脉冲并发射,超声波脉冲穿过泥浆及钻孔侧壁后部分被反射回来并为接收器所接收,再转换成电信号输往操作仪。依据反射信号的强弱和反射时间差,操作仪在打印纸上实时打印出孔壁曲线。根据图像即可对钻孔成孔质量进行直观的判断。

钻孔桩成孔超声波检测方法：

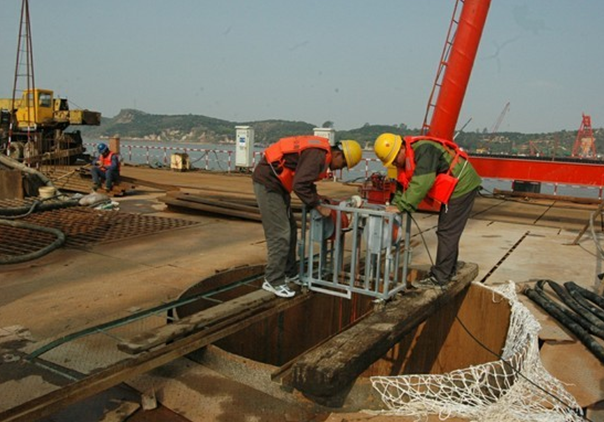

先把绞车就位于钻孔上调平并使超声波探头对准成孔中心,然后连接操作仪并接通电源即可进行检测工作。随着探头被降落泥浆中,钻孔侧壁表面状态在两个或4个方向上的信号被同步记录在记录纸上。

判断钻孔成孔质量的基本参数：

超声波发射信号被同步记录下来后,整个钻孔的孔壁曲线便一览无余地在记录纸上展现出来了。记录图抬头打印有检测的日期、时间、通道方向(即超声波发射方向)、设置孔径等参数,整个图形就象钻孔的一个竖向剖面图,记录纸上横向每5m有一刻度线,竖向每1m有条竖线。此外,图形上每米都打印出实测孔径与设计值间的偏差值。从图上可清晰的看出钻孔直径、扩孔缩径现象、垂直度等基本参数。在图形的最后标有仪器实测孔深值,测量精度±0.2%。

(1)孔径:在记录图上,实测孔径即为设计值与记录纸上偏差值之和,也可按图上的刻度尺直接读数。根据这一点,我们可知道任意深度上的实际钻孔孔径有多大,它是钻孔质量的重要判断参数。

(2)扩、缩径:从记录图整体上看,钻孔任何部位的缩径或扩径现象都能清晰的显示。缩径时曲线有明显的内凹,而反之则为扩径。并且我们从图上可知道在哪个部位有多大的扩缩径现象存在,以便采取相应的措施。这对于在易造成塌孔的地质中将是非常有用的,它也是判断钻孔质量的又一重要参数。

(3)垂直度:在以往的钢筋笼检孔器检测中,由于条件限制根本无法用确切的数据来检查钻孔的垂直度。而《桥梁桩基础设计规范》中规定不得大于1%的标准亦只能用经验来判断。在超声波检测中则可完全得以反映,利用钻孔孔壁曲线的偏移值可精确地计算出实际垂直度。仅这一点就可反映出超声波检测的优势,因为对于钻孔来说,其垂直度是其成孔质量中致关重要的判断参数。

(4)孔深:打印图像的下面,仪器自动打印出本此钻孔的测量深度。与设计桩长一比即可。此外,由于不同地质对超声波的吸收及反射各不相同,在记录图上还可间接地反映出各地质的分界限,可为工程施工提供可靠的参考依据。
